DIAEDGE ボタンビット

最適なビット形状を提案しお客様の生産性向上を図る

お客様の課題

近年の技術革新は鉱山・砕石・土木・都市開発工事などにおいても大きく、安全施工及び生産性向上が常に求められています。稼働効率向上のため、進化している各種機械の性能と共に経済性も発揮させる工具の選択もお客様の重要な課題となっています。

三菱マテリアルトレーディングはあらゆる作業条件においても、各種機械の性能と経済性を最大限発揮される工具の提供をめざし、お客様のニーズにお応えします。

ソリューション

三菱マテリアルトレーディングはお客様が抱えている問題やニーズ等求めているものを理解し解決策を提供致します。





工具形状の変更のご提案

お客様の課題解決のため、工具使用状況及び掘削環境をもとにして製造元(MMCリョウテック株式会社)の技術部と協力し、最適な形状を提案いたします。


工具使用法のご提案

工具使用時トラブル防止及び長寿命を支えるため、適切な工具使用方法を提案いたします。

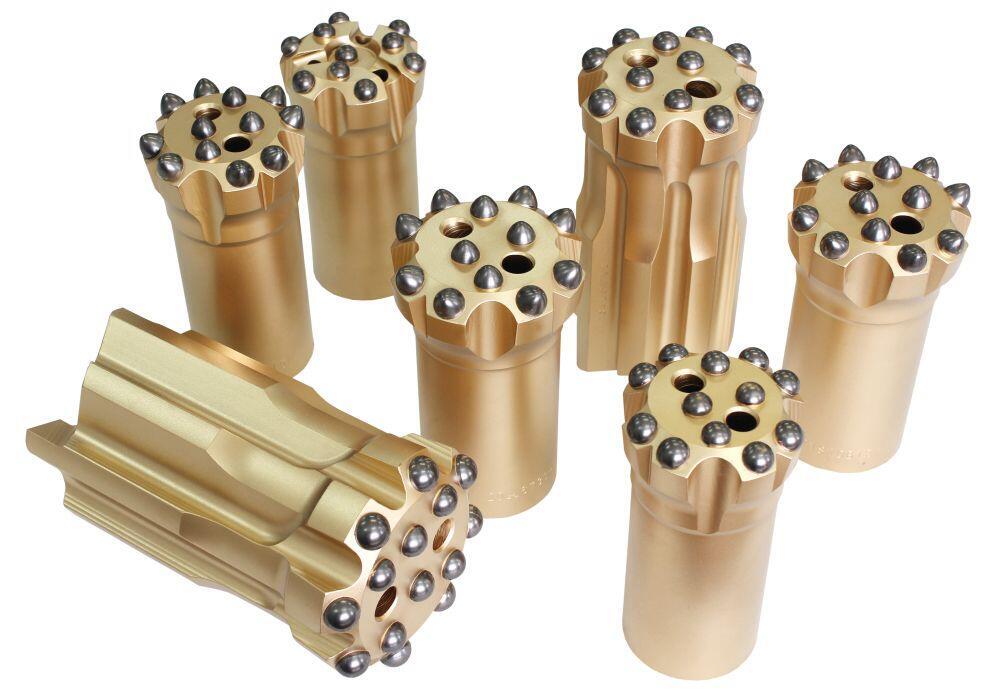

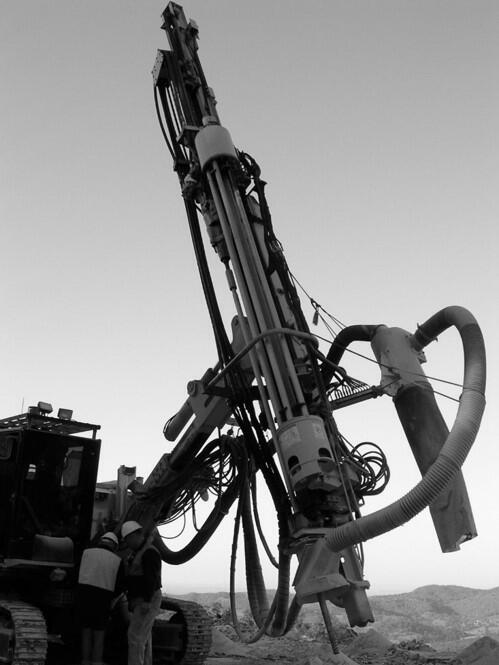

岩石を掘削する土木・建設現場や砕石場、鉱山の中で発破等の為、岩石に孔をあける時にさく岩機とともに使用される「ボタンビット」に対する基本情報を紹介しています。ボタンビット形状・チップの仕様によりさく孔性能が向上されますので、製品を選択する際に下記の情報を参考にしてください。


ボタンビット各部の名称
ボタンビット選択時の確認事項


① ネジ形式
② フェイスデザイン
③ チップ形状&材種
④ スカートタイプ

①ネジ形式

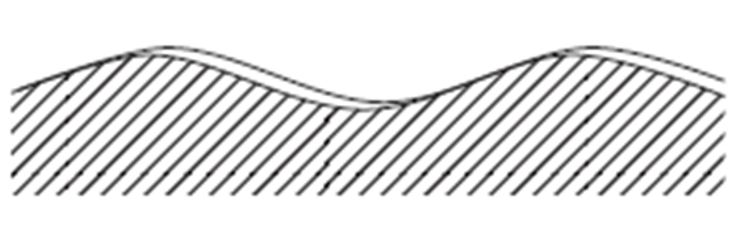

R(ロープ)ネジ





DIAEDGE
建設工具呼称形状

R25, R28, R32, R35, R38

特徴

着脱性、耐摩耗性に優れる

用途他

トンネルジャンボ用に多用

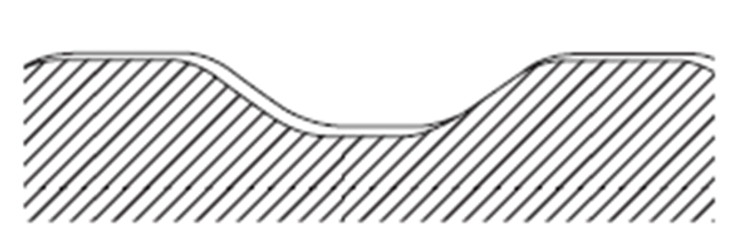

Tネジ


DIAEDGE
建設工具呼称形状

M35, M38, M45, M51

特徴

油圧削岩機用に開発されたネジ
耐焼付性に優れネジ着脱性が良い

用途他

油圧削岩機用に多用
現在の主流





②フェイスデザイン

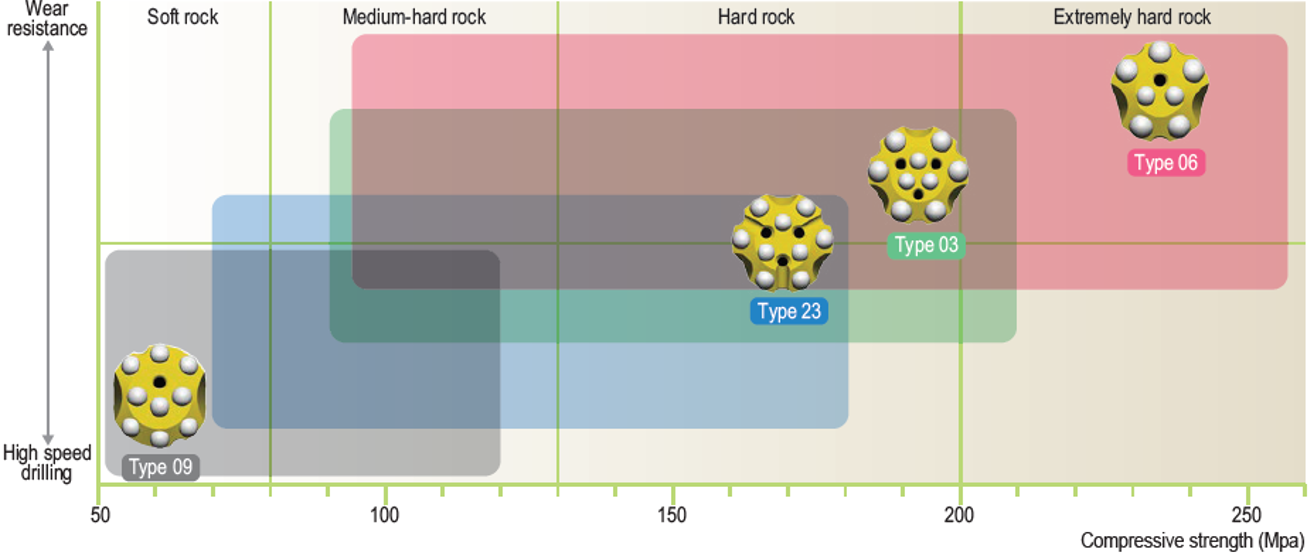

ドリフティング用


削孔速度重視(軟岩)


Type 09

削孔速度重視

Type 23

耐摩耗+削孔速度重視

Type 03

耐摩耗性重視

Type 06

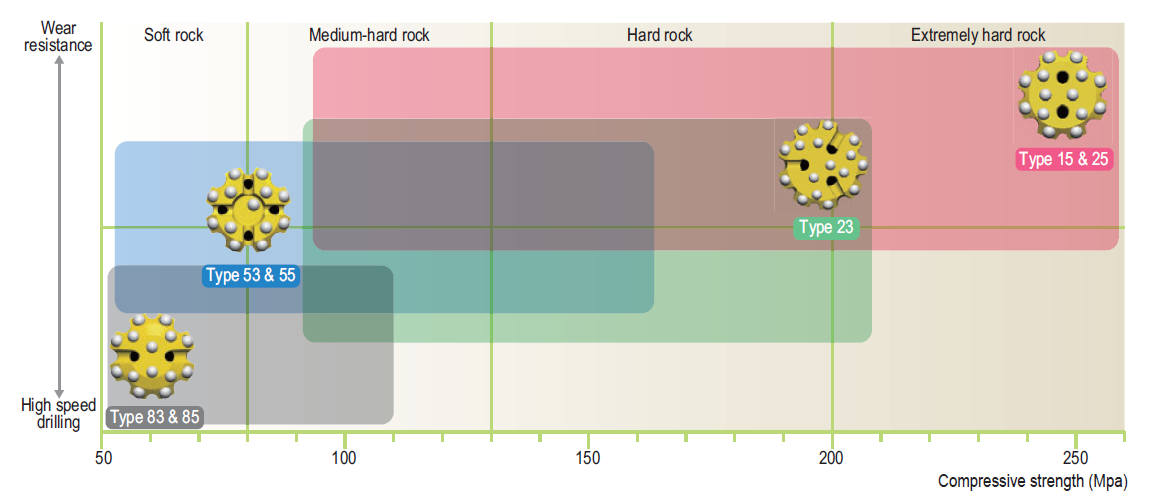

ベンチドリリング用


削孔速度重視(軟岩) drilling-type8385.png
Type 83 & 85
削孔速度重視 drilling-type5355.png
Type 53 & 55
耐摩耗+削孔速度重視 drilling-type23.png
Type 23
耐摩耗性重視 drilling-type15.pngdrilling-type25.png
Type 15 & 25



③チップ形状&材種




チップ形状

特徴

ラウンド(R)

オールラウンド。硬岩に向く

セミバリスチック(BB)

掘削性能と耐欠損性を兼ね備える。中・硬岩向け

スパイク(SA)

先端のRが小さく破砕性が良いため、掘削速度が速い。軟岩に向く






チップ形状

特徴

MG10

耐摩耗性(高)、硬岩に向く

MG20

ボタンビット向け標準材種。
幅広い岩種に対応。

M2

耐欠損性(高)軟岩に向く





④スカートタイプ


リトラックスカート
ストレートスカート(主流)

メリット ・崩壊性の高い軟弱地盤に有効
 軟弱地盤は削孔中に穴が崩れ、ビット後方に土砂が詰まる
 →リトラック切刃で土砂を欠きだす事で回収を容易にする

・ウイングがスタビライザーとなり、孔曲がりを抑制する
デメリット ・コストアップ(ストレートスカート品より高価

・繰粉の排出性低下
