再生可能エネルギーを利用した自己消費型電力システム
特長

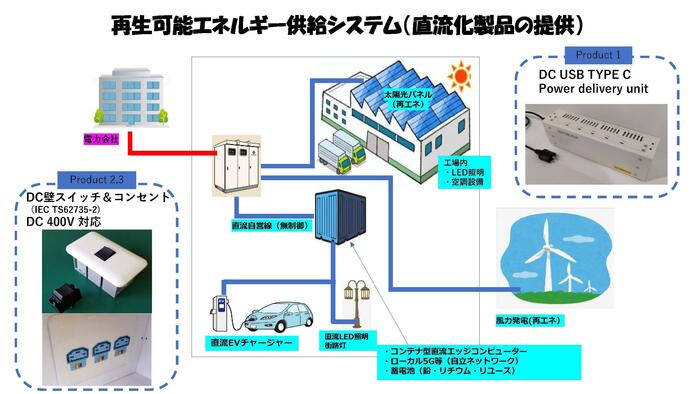

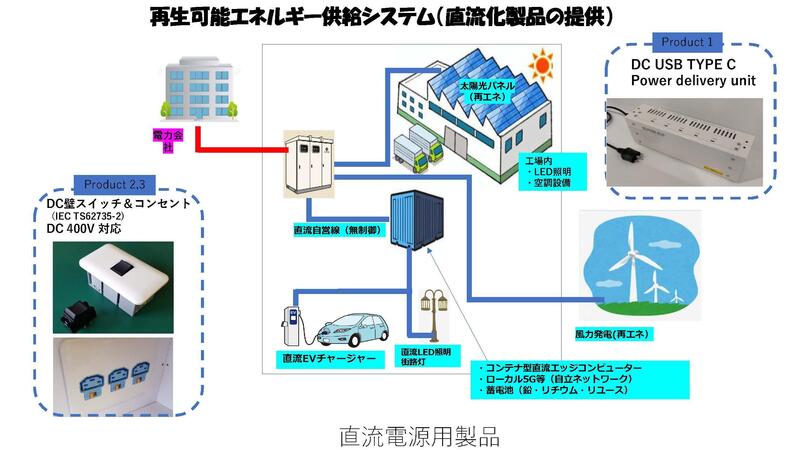

再生可能エネルギーを利用した自己消費型電力システム
再生可能エネルギー電源を利用した自己消費型電力システムをご提案します。
特に再生可能エネルギーと親和性の高い直流給電環境の実現を得意としています。 温暖化対策と環境に優しい新たな電力供給方式として世界的に採用が始まっています。 安全性に配慮した独自の直流コンポーネント製品を組み込みます。太陽光発電システムで発電した電力を直接使用することで、事業所や工場の電気料金の削減と地球温暖化に貢献することができます。
もちろん、交流変換をするシステムの構築も可能です。

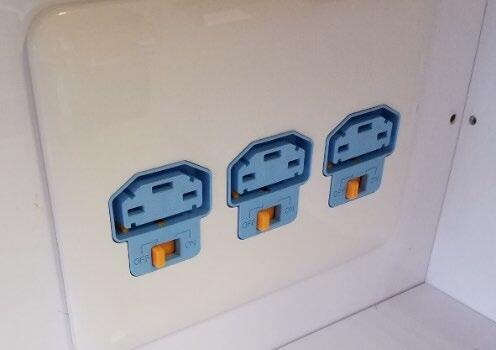

■直流給電コンポーネント 直流専用400V級電源用安全コンセント
DC専用のコンセントです。 1Port、2Port、3Portがあります。 ロック機能がありますので安全に抜き差しが可能です。

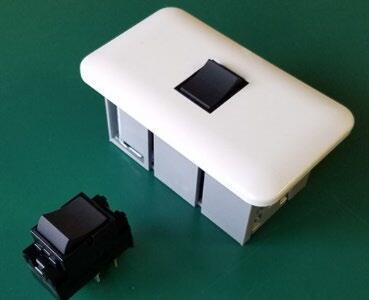

■直流給電コンポーネント 直流専用400V級 ロッカースイッチ（壁スイッチ）
DC専用のロッカースイッチ(壁スイッチ）です。（最大5.2KW DC専用） 1Port、2Port、3Portがあります。
■直流給電コンポーネント 直流400V級 USB Type-C Power delibery unit
USB Type-C を使用し直接直流電源からパソコンや携帯電話などのデバイスの充電ができます。 60Ｗ/Port×5Port 100W/Port×3Portタイプあり 合計300Ｗまで。
直流給電コンポーネント バッテリー劣化診断装置

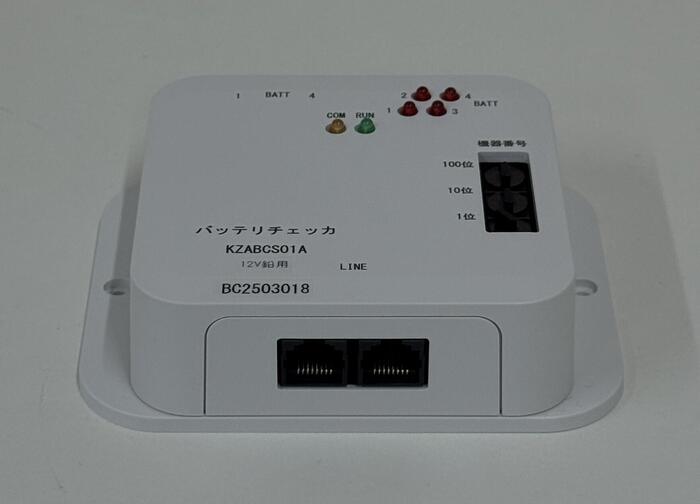

■センサユニット
再生可能エネルギーに不可欠なバッテリーの劣化診断を実施！
主にデータサーバーや、基地局、その他バックアップ設備に使用可能です。
遠隔でバッテリーの劣化状況を確認することができ、迅速なメンテナンスが可能になります。

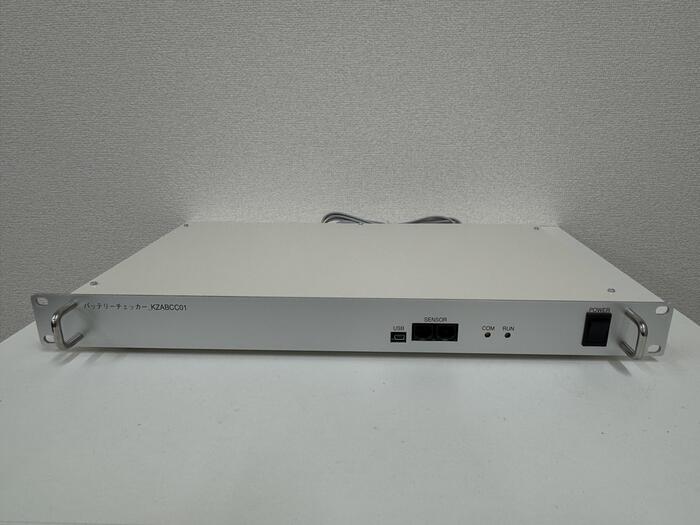

■制御ユニット
センサーにより周辺温度等の環境も監視！
薄く、小さく、コンパクトな見た目ながら、制御ユニット1台で最大センサユニット100台接続でき、最大で400個のバッテリーのデータの収集が可能です。 ＊バッテリー寿命の正確な測定を可能
バッテリーの内部抵抗を正確に測定することにより、事前にその変化を捉え、バッテリーの寿命を測定し、交換の時期を正確に判断することができる。 ＊多数のバッテリー劣化を同時に測定可能
バッテリー各セル毎の劣化を同一時間で800セル測定する事ができる。
＊内部抵抗を測定する配線数がすくない
当社の独自技術を使用する事で4端子法から2端子法で測定を確立したことにより、配線が半分にできる。

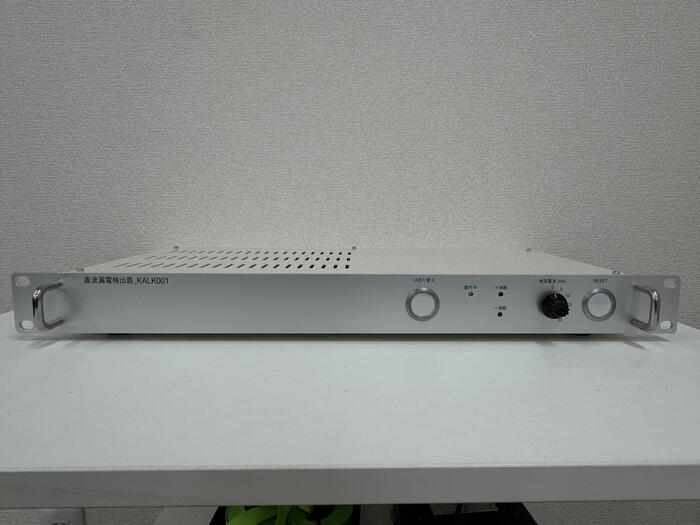

直流給電コンポーネント 直流漏電検出器
・設定した電流値で漏電の検知が可能です。
・直流ラインの感電や接触不良などによる漏電を検出します。
・最大600Vに対応。EIAJ19インチラック1Uサイズです。
・検出した電流以上の電流を流さない設定になっているため、安全を保障します。
■漏電検出時に外部機器へアラーム出力ができる
・アラーム出力と±地絡を判定する機能を搭載しています。
・漏電の検出時にエラー表示（LED点灯）及び外部機器へアラーム出力を行います。
・漏電電流の検知感度は6段階より選択可能です。また、±地絡を判定できる機能も搭載しています。
※メリット１ 漏電電流検出の設定変更が可能
直流給電装置は、負荷が並列で接続されることを想定しています。負荷によって絶縁抵抗にばらつきがある場合には、漏電電流検出の設定を変更することで対応が可能です。
※メリット２ 電圧範囲が広い
直流給電の幅広い電圧に対応しています。DC250V～600Vまでの範囲に対応しています。
※メリット３ 漏電検出時の機能が充実
漏電の検出時にエラー表示（LED点灯）及び外部機器へアラーム出力を行います。LED点灯により±地絡を判定できる機能も搭載しています。
用途
再生可能エネルギーを利用した自己消費型電力システム
■直流給電コンポーネント 直流専用400V級電源用安全コンセント
400Vdc級情報通信機器及び直流家電との接続
■直流給電コンポーネント 直流専用400V級 ロッカースイッチ（壁スイッチ）
集中電源部の開閉、LED照明などのON/OFF
■直流給電コンポーネント 直流400V級 USB Type-C Power delibery unit
パソコン、携帯電話、USB家電 他USB Type-C を使用するデバイスの充電
直流給電コンポーネント バッテリー劣化診断装置
直流給電コンポーネント 直流漏電検出器
電圧が600V以下であれば、設定した電流値で漏電の検知が可能です。
直流母線に並列接続するだけで、漏電を検出できるシステムです。
製品仕様・概要
再生可能エネルギーを利用した自己消費型電力システム
入力電源 DC 260Vdc～400Vdc 負荷条件 最大5.2KW （260Vdc 20A、430Vdc 12A) IEC TS62735-2
インターロック機能付き
■直流給電コンポーネント 直流専用400V級 ロッカースイッチ（壁スイッチ）
定格 DC専用 2.6KW DC ～400Vdc 最大6.5A
■直流給電コンポーネント 直流400V級 USB Type-C Power delibery unit
DC使用時 140Vdc~400Vdc AC使用時 100Vac~220Vac 5Vdc 3A 、9Vdc 3A、12Vdc 3A、15Vdc 3A 、20Vdc 3A 60Ｗ/Port×5Port 100W/Port×3Port タイプあり 合計300Ｗまで
直流給電コンポーネント バッテリー劣化診断装置
適用なバッテリー仕様(電圧・容量) 鉛蓄電池(2～12V)
温度／湿度： 温度 : 0℃～40℃／湿度 : 85%RH以下
質量 ： 制御ユニット : 5kg／センサユニット1台 : 100g
通信 ： センサーユニット接続 : RS485／制御ユニット-PC間 : USB
直流給電コンポーネント 直流漏電検出器
接点出力： AC/DC 200V 100mA
温度／湿度： 温度：0℃～40℃／湿度：85％RH以下
質量5kg
