超硬合金製ロータリーダイカッター(アンビルロール)

切断工具ロータリーダイカッターは衛生・医療分野で使用され、バンソウコウや紙おむつ等の生産に欠かせない製品です。

MMCリョウテックのロータリーダイカッターは、刃先を長寿命化させる独自の技術が盛り込まれています。そして高精度・高剛性ユニットとの組み合せでさらなる精度向上を求めています。

機械工具産業機器・副資材

特長

切断工具ロータリーダイカッターは衛生・医療分野で使用され、バンソウコウや紙おむつ等の生産に欠かせない製品です。
金型方式と比べ、ライン速度を高速化させることで高能率な切断加工を可能とし、ダイカッター側の耐摩耗性の高い超微粒超硬合金とアンビルロール側の耐衝撃性の高い超硬合金との組合せで、長寿命な切断加工を実現します。
また独自の研磨技術と卓越した刃先処理技術で、高精度・高信頼性の刃先を提供致します。

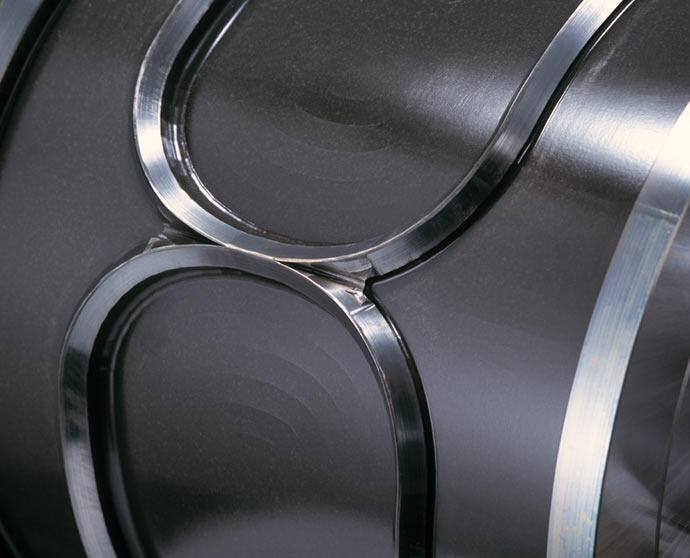

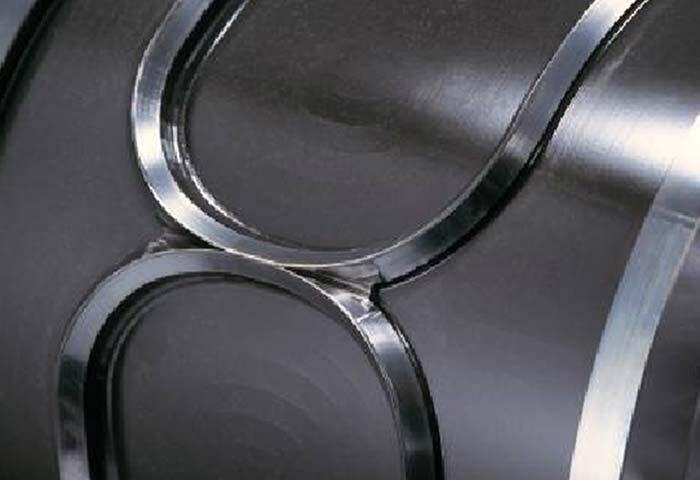

超硬刃先

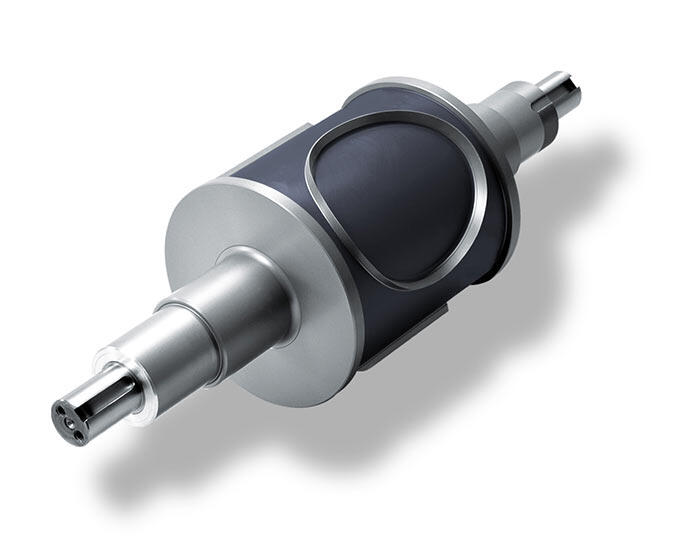

ロータリーダイ

用途

衛生・医療からクリーンエネルギーのさまざまな製品に対応可能

  • 紙おむつ
  • サニタリー用品
  • マスク
  • ペットシート
  • 絆創膏
  • 各種ラベル
  • 二次電池
  • 燃料電池

製品仕様・概要

切断素材により最適な超硬素材をご提案

  • 製作可能サイズ
  • 超硬リング最大寸法:外形φ390mm リング長380mm
  • 外形×長さにより変わります。
  • 最大長さ(シャフト全長):1,600mm
  • 最大重量(超硬リング+シャフト):500㎏

高剛性ユニットで安定的な切断加工

CAE解析によりユニットにかかる荷重のシミュレーションを実施し、それを基に設計された高精度・高剛性なユニットが、安定した切断加工とを実現し組替え後の再現性を高め交換作業ロスの低減を可能としています。

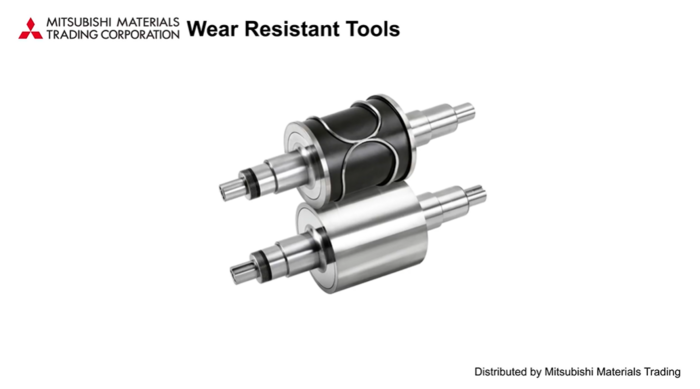

ロータリーダイカッター
